ZRF链条_星型卸料器_卸料器厂家_卸料装备
用于下料或将物料添加到不同压力的正压或者负压气力输送系统中,是气力输送和通用除尘中的必备设备。
关键词:
ZRF链条_星型卸料器_卸料器厂家_卸料装备
所属分类:
ZRF 方形关风机系列
ZRF 方形关风机系列
产品描述
产品介绍
用于下料或将物料添加到不同压力的正压或者负压气力输送系统中,是气力输送和通用除尘中的必备设备。
主要参数和选装配件
主 要 参 数 |
压力范围 | 2bar系统压力和压差 |
工作温度 | -20℃~200℃ | |
主要规格 | DN100mm~1200mm(4"~48") | |
法兰标准 | PN10/ANSI150Ibs/JIS/GB/HG/SH or customised | |
驱动方式 | 直连或链条 | |
输送能力 | 100KG~20000KG/H | |
输送介质 | 粉粒和颗粒料 | |
选 装 配 件 |
转子和叶片 | 可调节叶片/扇形转子 |
密封形式 | 压盖填料密封/气密封 | |
其他 | 设置排气口 |

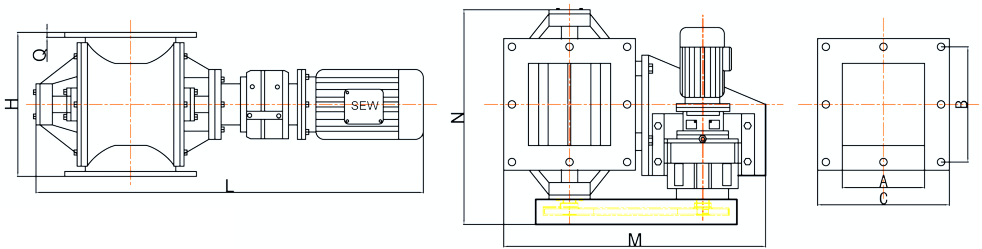

产品示意图

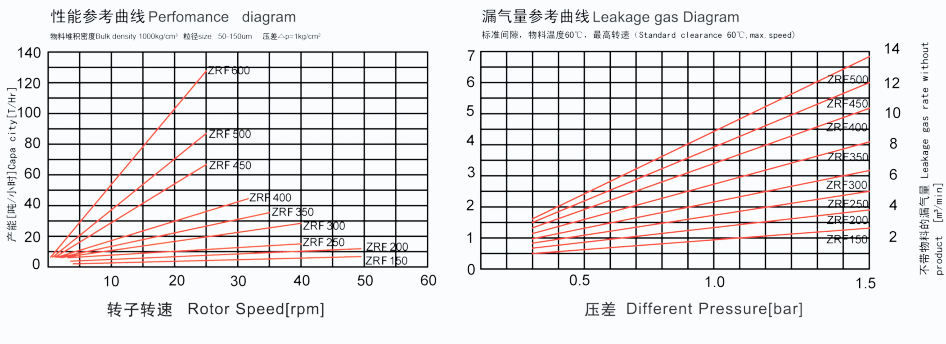

技术参数
型号 | 安装尺寸 | 工作温度 | 转速(转/分) | 电机功率(KW) | 重量(Kg) | |||||||||
ΦA | ΦB | ΦC | H | Q | L | M | N | n-Φ | ||||||
Z R F |
2L | 100 | 170 | 200 | 240 | 8 | 720 | 8-Φ13 | 内置≤80℃ 外置≤300℃ |
3~33 | 0.55 | 80 | ||
4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Φ13 | 0.75 | 100 | |||
8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Φ18 | 0.75 | 120 | |||
14L | 250 | 340 | 390 | 420 | 10 | 880 | 800 | 680 | 12-Φ18 | 1.1 | 165 | |||
24L | 300 | 380 | 420 | 460 | 15 | 1000 | 850 | 720 | 12-Φ18 | 1.5 | 280 | |||
35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Φ18 | 2.2 | 450 | |||
50L | 400 | 480 | 520 | 580 | 20 | 1110 | 990 | 870 | 12-Φ18 | 3.0 | 610 | |||
68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Φ18 | 3.0 | 710 | |||
90L | 500 | 600 | 660 | 750 | 20 | 1230 | 1180 | 1000 | 16-Φ22 | 4.0 | 820 | |||
150L | 600 | 700 | 760 | 810 | 30 | 1350 | 1300 | 1120 | 16-Φ22 | 5.5 | 950 | |||
260L | 700 | 800 | 860 | 810 | 30 | 1500 | 1450 | 1320 | 16-Φ22 | 7.5 | 1150 |
注:如果法兰接口特殊,请与我们联系
星型卸料器的卸料速度从一开始就选择卸载设备就要发现,选择合适的卸载,我们经常通过用的卸料装置也称卸料器(星卸载),卸灰阀(星形卸灰阀),电动叶轮卸料器,卸料阀等。
我们可根据卸灰的温度,粉尘的性质等因素来进行确定一个我们需要的排灰装置. 排灰装置的排尘量应小于企业运输网络设备的能力.当采用不同搅拌或混合教学设备加湿除尘器可以排出的干粉尘时,要选用能均匀以及定量给料的卸尘装置,如星型卸料器卸尘阀,螺旋卸尘阀等.排灰装置的上方人员需有设计一定社会高度的灰柱,以形成灰封,保证选择除尘器排尘口处的气密性.靠杠杆作用原理研究工作的卸尘装置,如闪动卸尘阀,翻扳卸尘阀等应垂直结构安装,并注意学生适时通过调节。
选择需要了解尘埃排出的状态(如干粉或淤浆)在出口处的排灰装置,排灰系统(分批或连续),粉尘的性质,压力状态和粉尘排放集尘装置排出;除尘器的放电装置应该能够顺利排出的灰尘,并保持良好的气密性,以避免空气泄漏导致降低的纯化效率。
以上就是江苏金葵花机械制造有限公司小编收集的内容,如有需要请与我们来向你。公司专业生产快速清洗阀、减速机、旋转阀、关风机、关风器、星型卸料器、卸灰阀、闭风机、除尘设备配件、卸料器厂家、电动锁气器等产品;产品广泛应用于石油化工、电力、环保、食品、制药、冶金、建筑等行业设备上,是干燥除尘设备的重要组成部分,特别适用于固体颗粒、粉粒、超微粉体在气力输送及管网正负压状态下的供料与卸料。
