旋转阀的操作方法和开启压力的调节：在安全阀出厂之前，应将开启压力调节到用户所需的设定值。 如果用户建议弹簧的工作压力水平，则通常应在出厂前调整压力水平的下限。
关键词：
ZRB链条_旋转阀厂家_旋转阀
所属分类：
ZRB防卡型旋转阀系列
产品展示
ZRB防卡型旋转阀系列
产品描述
产品介绍
此旋转阀入口有防卡口设计，适用于颗粒物料输送。
主要参数和选装配件
| 主 要 参 数 |
压力范围 | 1.5bar系统压力和压差 |
| 工作温度 | -20℃~200℃ | |
| 主要规格 | DN100mm~300mm（4"~12"） | |
| 法兰标准 | PN10/ANSI150Ibs/JIS/GB/HG/SH or customised | |
| 驱动方式 | 直连或链条 | |
| 输送能力 | 100KG~20000KG/H | |
| 输送介质 | 粉粒和颗粒料 | |
| 选 装 配 件 |
转子和叶片 | 可调节叶片/扇形转子 |
| 密封形式 | 压盖填料密封/气密封 | |
| 其他 | 设置排气口 |

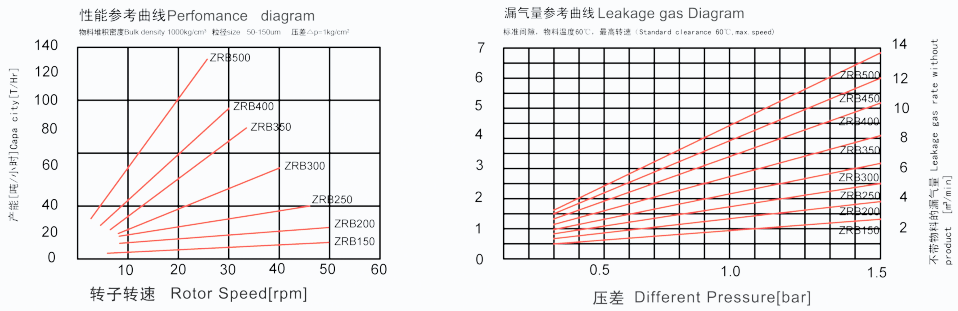

产品示意图
技术参数
| 型号 | 安装尺寸 | 工作温度 | 转速（转/分） | 电机功率（KW） | 重量（Kg） | |||||||||
| ΦA | ΦB | ΦC | H | Q | L | M | N | n-Φ | ||||||
| Z R B |
4L | 150 | 220 | 250 | 300 | 8 | 780 | 600 | 560 | 8-Φ13 | 内置≤80℃ 外置≤300℃< |
3~33 | 0.75 | 100 |
| 8L | 200 | 280 | 320 | 350 | 10 | 820 | 650 | 600 | 8-Φ18 | 0.75 | 120 | |||
| 14L | 250 | 330 | 370 | 420 | 10 | 880 | 800 | 680 | 8-Φ18 | 1.1 | 165 | |||
| 24L | 300 | 380 | 420 | 460 | 15 | 1000 | 850 | 720 | 8-Φ18 | 1.5 | 280 | |||
| 35L | 350 | 450 | 500 | 520 | 15 | 1050 | 920 | 780 | 12-Φ18 | 2.2 | 450 | |||
| 50L | 400 | 500 | 520 | 580 | 20 | 1110 | 990 | 870 | 12-Φ18 | 3.0 | 610 | |||
| 68L | 450 | 550 | 600 | 640 | 20 | 1170 | 1100 | 930 | 12-Φ18 | 3.0 | 710 | |||
| 90L | 500 | 600 | 660 | 700 | 20 | 1230 | 1180 | 1000 | 16-Φ22 | 4.0 | 820 | |||
注：如果法兰接口特殊，请与我们联系
